Hohlkammerplatten richtig verlegen
Hohlkammerplatten richtig verlegen.
Gut geplant. Schritt für Schritt montiert.

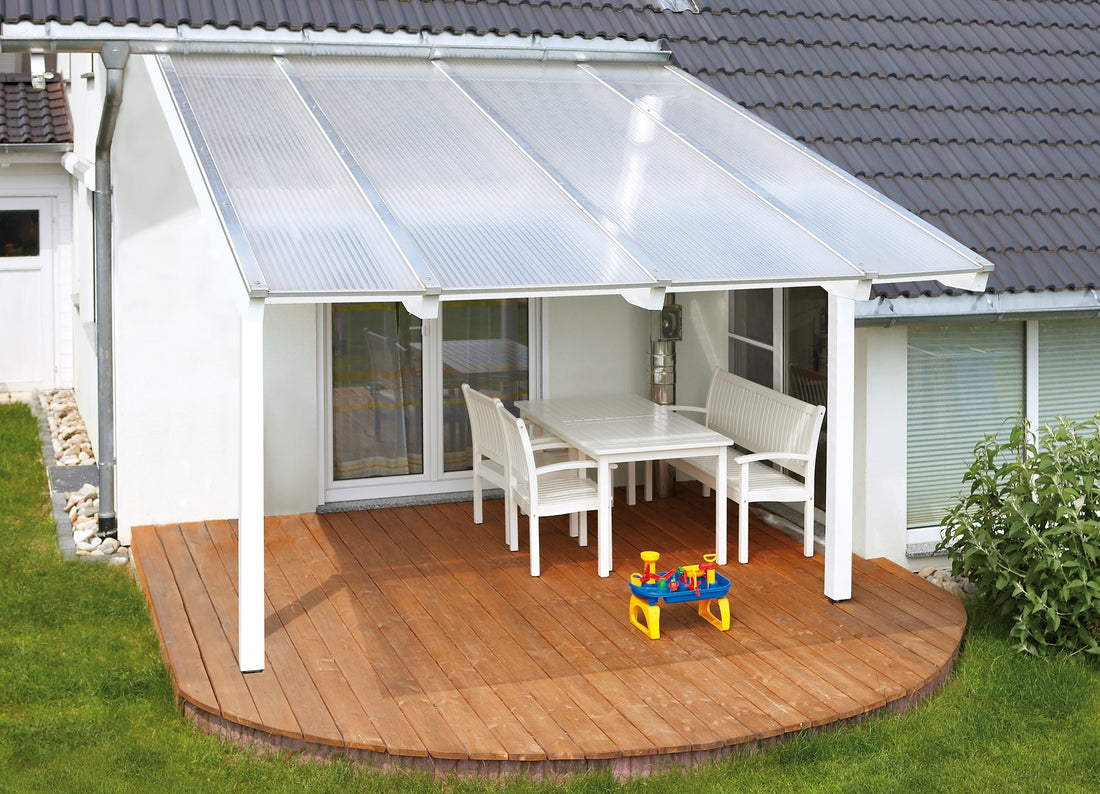

Du planst eine Terrassenüberdachung oder einen Carport mit
Stegplatten? Hier erfährst du, worauf es bei Unterkonstruktion,
Gefälle, Verlegeprofilen und Plattenabschlüssen ankommt – und wie
du Platten und Zubehör passend zu deinem Projekt auswählst.
Wie werden Hohlkammerplatten richtig verlegt?
Hohlkammerplatten werden auf einer dafür geeigneten Unterkonstruktion mit passendem Gefälle und freigegebenen Verlegeprofilen montiert. Die Kammern verlaufen bei einer Dachverlegung in Gefällerichtung. Die Platten erhalten das vorgeschriebene Dehnungsspiel und die offenen Stirnseiten die vorgesehenen Bänder und Abschlussprofile. Einbaurichtung, Schrauben und Befestigungsabstände richten sich nach dem konkreten Platten- und Profilsystem.
Platten, Unterkonstruktion und Verlegung gemeinsam planen
Eine passende Platte allein ergibt noch kein fertiges Dach. Entscheidend ist, wie Plattenformat, Profilaufbau, Unterkonstruktion und Anschlüsse zusammenspielen. Kläre diese Punkte vor dem Zuschnitt und der Bestellung.

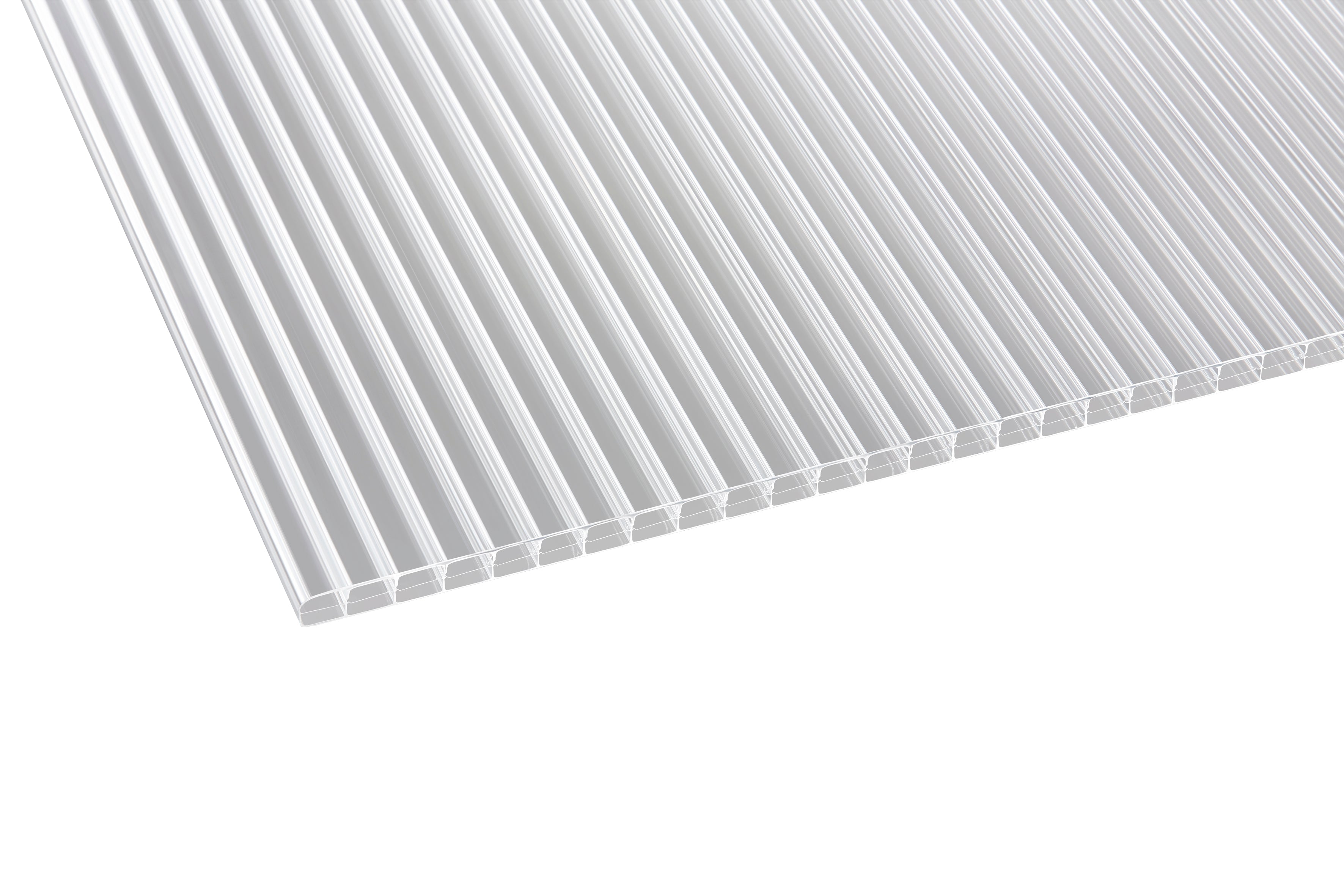

Plattenmaterial und Ausführung
Polycarbonat- und Acryl-Stegplatten gibt es in unterschiedlichen Stärken, Strukturen und Ausführungen. Vergleiche die konkreten Produktdaten zu Lichtdurchlässigkeit, UV-Schutz und gegebenenfalls Sonnenschutz. Eigenschaften einer Ausführung gelten nicht automatisch für alle Platten desselben Materials.
Unterkonstruktion und Lasten
Die Unterkonstruktion muss für die Dachfläche und die auftretenden Lasten ausgelegt sein. Sparren- und Auflagerabstände ergeben sich aus dem verwendeten System und der erforderlichen Bemessung – nicht allein aus der Plattenstärke.
Dachmaß und Plattenaufteilung
Zeichne die Dachfläche mit Plattenfeldern, Mittelprofilen, Randprofilen und Anschlüssen auf. Berücksichtige Profilgeometrie, Einstand, Überstände und Dehnungsspiel, bevor du die endgültigen Zuschnittmaße festlegst.
Gefälle und Wasserablauf
Das Dachgefälle muss zur Platten- und Systemvorgabe passen. Plane den Ablauf an der Traufe und den Übergang zur Wand mit ein. Ein Gefälle ersetzt weder den richtigen Stirnseitenabschluss noch eine vorgesehene Entwässerung.
Welches Zubehör brauchst du zum Verlegen?
Stelle deine Stückliste passend zum gewählten System zusammen. Prüfe dabei, welche Komponenten bereits enthalten sind. Die folgenden Bilder zeigen beispielhafte Zubehörteile; sie sind keine pauschale Zusammenstellung für jede Plattenstärke.
U-Abschlussprofile
Für die Stirnseiten mit den offenen Kammerenden. Plattenstärke, Profilform und Entwässerung müssen passen.
Kantenverschluss-bänder
Die Bandart richtet sich nach Plattenmaterial, Einbauposition und Herstelleranleitung.
Auflagegummi & Dichtungen
Für die vorgesehenen Kontaktflächen im System. Auflagelängen und vorhandene Setbestandteile prüfen.
Passende Schrauben
Nach Untergrund und Verbindungsaufgabe auswählen. Länge, Durchmesser und Dichtscheiben systembezogen prüfen.
Alu-Alu und Alu-Gummi im Vergleich
Die Profilwahl bestimmt den Montageablauf. Bei den hier gezeigten 16-mm-Systemen unterscheidet sich insbesondere die Auflage unter der Platte. Kombiniere die Teile nur bei bestätigter Systemkompatibilität.
Schraubprofil mit Unterprofil
Zuerst wird das Aluminium-Unterprofil auf der Unterkonstruktion befestigt. Anschließend werden die Platten aufgelegt und die Oberprofile mit den Unterprofilen verschraubt.
Deckprofil mit Auflagegummi
Die Platten liegen auf den vorgesehenen Auflagegummis. Die Aluminium-Deckprofile werden darüber angeordnet und mit den passenden Befestigungen in der Unterkonstruktion verschraubt.
Hohlkammerplatten verlegen: Schritt für Schritt
Dieser Ablauf hilft dir, die Arbeit vorzubereiten und die einzelnen Bauteile richtig einzuordnen. Details wie Bohrdurchmesser, Schraubenabstände und Profilmontage übernimmst du aus der zugehörigen Systemanleitung.
Unterkonstruktion prüfen und ausrichten
Prüfe Maße, Flucht, Auflageflächen und das geplante Gefälle. Die Unterkonstruktion muss tragfähig, passend bemessen und für das gewählte Plattensystem vorbereitet sein. Bereite die Auflageflächen gemäß Verlegeanleitung vor; die gezeigten Systeme sehen unter anderem das Abkleben der Sparren vor.
Vor der Montage klären: Sind Auflagerabstände, Dachneigung und Befestigungspunkte für deine konkrete Kombination festgelegt?
Plattenmaße und Einbaurichtung kontrollieren
Vergleiche die Platten mit deiner Aufteilung. Bei der Dachverlegung verlaufen die Kammern in Gefällerichtung zur Traufe. Beachte vor dem Entfernen der Schutzfolie die Kennzeichnung der vorgesehenen Außenseite.
Bei einseitigem UV-Schutz muss die dafür gekennzeichnete Seite nach außen zeigen. Für zusätzliche Beschichtungen gelten die produktspezifischen Einbauhinweise. Eine pauschale Regel für alle Polycarbonat- und Acrylplatten reicht hier nicht aus.
Zuschnitte und Kammerenden vorbereiten
Falls noch zugeschnitten werden muss, verwende das für deine Platte empfohlene Werkzeug und beachte die Verarbeitungsvorgaben. Entferne Bearbeitungsreste aus den Kammern, bevor die Stirnseiten verschlossen werden.
Berücksichtige das vorgegebene Dehnungsspiel bereits beim Maß. Eine Platte darf nicht so knapp zugeschnitten oder eingespannt werden, dass ihre temperaturbedingte Bewegung blockiert wird.
Kantenverschlussbänder und U-Profile anbringen
Verschließe die offenen Kammerenden mit den vorgesehenen Bändern und Abschlussprofilen. Welche Bandart oben und unten eingesetzt wird, richtet sich nach der konkreten Platte und Anleitung. Die Empfehlungen können je nach Hersteller und Material voneinander abweichen.
Entscheidend: Ein U-Profil ersetzt nicht automatisch das Kantenverschlussband. Vorgesehene Ablauf- und Belüftungswege müssen frei bleiben.
Unterprofile oder Auflagegummis vorbereiten
Beim Alu-Alu-System werden die vorbereiteten Unterprofile ausgerichtet und befestigt. Beim Alu-Gummi-System werden die vorgesehenen Auflagegummis angeordnet und fixiert. Berücksichtige die Systemwinkel in der in deiner Anleitung beschriebenen Reihenfolge.
Prüfe dabei Mittel- und Randprofile sowie die zugehörigen Dichtungen. Ähnlich aussehende Komponenten sind nicht automatisch austauschbar.
Platten auflegen und Profile befestigen
Lege die Platten entsprechend der Systemanleitung auf, richte sie aus und halte die vorgeschriebenen Abstände und Einstände ein. Montiere anschließend die Ober- beziehungsweise Deckprofile mit den dafür vorgesehenen Schrauben.
Bei diesen Profilsystemen werden die Platten über die Profile gehalten. Übertrage deshalb nicht einfach Befestigungsregeln für direkt verschraubte Well- oder Profilplatten auf Hohlkammerplatten. Ziehe die Befestigungen gemäß Montagevorgabe an.
Randabschlüsse und Wandanschluss fertigstellen
Ergänze die vorgesehenen Randabschlüsse und Winkel. Bei einer Überdachung an der Hauswand wird auch der Wandanschluss nach Systemvorgabe ausgeführt. Berücksichtige dabei Dichtlippen, Wandbefestigungen und gegebenenfalls Seitenblenden.
Dichtstoffe werden nur an den vorgesehenen Stellen eingesetzt. Sie müssen mit den angrenzenden Materialien verträglich sein und dürfen keine erforderlichen Entwässerungswege blockieren.
Schutzfolien entfernen und Montage kontrollieren
Entferne die Schutzfolien im vom Hersteller vorgegebenen Zeitpunkt. Prüfe die fertige Fläche auf korrekt sitzende Profile, Dichtungen und Abschlüsse sowie freie Ablaufwege. Reinige die Platten nur mit dafür geeigneten Mitteln.
Für Arbeiten am Dach: Hohlkammerplatten nicht direkt betreten. Verwende geeignete Arbeitsmittel und die erforderliche Sicherung für die Montage.
Verlegegrafiken für Alu-Alu und Alu-Gummi
Die Zeichnungen zeigen, wo die einzelnen Komponenten angeordnet werden. Klicke auf eine Grafik, um sie in einem neuen Tab größer zu öffnen. Die abgebildeten Teile und Maße gehören zum jeweils dargestellten System.
Profile ausgewählt? Denk auch an die Abschlüsse.
Prüfe deine Stückliste auf Dichtungen, Auflagegummis, Kantenverschlussbänder, U-Profile, Schrauben und Systemwinkel. Bei einem Wandanschluss kommen die passenden Anschlussdetails hinzu. In unserer Zubehörübersicht findest du den Einstieg nach Plattenstärke und Erklärungen zu den Bauteilen.
Häufige Fehler beim Verlegen vermeiden
Viele Montageprobleme beginnen bei der Planung oder bei vermeintlich kleinen Details. Diese Punkte solltest du bewusst kontrollieren.
Platten zu knapp einpassen
Ohne das vorgesehene Dehnungsspiel kann die temperaturbedingte Bewegung behindert werden. Berücksichtige die Vorgabe schon beim Zuschnitt.
Einbaurichtung übersehen
Kontrolliere Kammerverlauf und Kennzeichnung der Außenseite vor der Montage. Beachte auch besondere Oberflächenbeschichtungen.
Bandarten pauschal auswählen
Übernimm die Bandwahl nicht ungeprüft von einem anderen Plattentyp. Material und Herstelleranleitung bestimmen den Stirnabschluss.
Systemteile beliebig mischen
Profilform und Abmessungen allein belegen keine Kompatibilität. Verwende passende Oberteile, Unterteile, Dichtungen und Winkel.
Zu viel Dichtstoff einsetzen
Zusätzlicher Dichtstoff ersetzt keinen richtigen Systemaufbau. Vorgesehene Ablauf- und Bewegungsbereiche müssen frei bleiben.
Nur nach Plattenstärke planen
Auch Spannweiten, Lasten, Profilaufbau und Unterkonstruktion zählen. Die Stärke allein legt die zulässige Konstruktion nicht fest.
Häufige Fragen zum Verlegen von Hohlkammerplatten
In welche Richtung müssen die Kammern verlaufen?
Bei der Dachverlegung verlaufen die Kammern in Gefällerichtung zur Traufe. Plane deshalb die Plattenausrichtung vor dem Zuschnitt. Beachte zusätzlich die Einbauhinweise deiner Platte.
Welche Seite der Stegplatte gehört nach oben?
Bei einer Platte mit einseitigem UV-Schutz gehört die dafür gekennzeichnete Seite nach außen. Die Kennzeichnung befindet sich üblicherweise auf der Schutzfolie. Für besondere Beschichtungen gelten die jeweiligen Herstellerhinweise.
Wie viel Gefälle brauchen Hohlkammerplatten?
Maßgeblich ist die Vorgabe für dein konkretes Platten- und Profilsystem. Die beiden hier verlinkten Montagegrafiken nennen eine Mindestdachneigung von 7° für die dargestellten Aufbauten. Dieser Wert ist keine pauschale Freigabe für alle Stegplatten und Konstruktionen.
Wie groß müssen die Sparrenabstände sein?
Dafür gibt es keinen einheitlichen Wert. Plattenbreite, Profilgeometrie, Auflageranforderungen und Belastung müssen gemeinsam berücksichtigt werden. Lege die Abstände anhand der Systemunterlagen und der erforderlichen Bemessung fest.
Werden Hohlkammerplatten direkt durchbohrt und verschraubt?
Bei den hier beschriebenen Alu-Alu- und Alu-Gummi-Profilsystemen erfolgt die Befestigung über die dafür vorgesehenen Profile. Übertrage keine Anleitung für Well- oder Profilplatten auf diesen Aufbau. Zusätzliche Durchdringungen nur nach ausdrücklicher Systemvorgabe ausführen.
Warum brauchen Stegplatten Dehnungsspiel?
Kunststoffplatten verändern ihre Abmessungen mit der Temperatur. Das vorgeschriebene Dehnungsspiel ermöglicht diese Bewegung. Wie viel Platz erforderlich ist, hängt unter anderem von Material, Plattenlänge und Herstellerangaben ab.
Kann sich Kondenswasser in den Kammern bilden?
Feuchtigkeit in der Luft kann bei entsprechenden Temperaturbedingungen kondensieren. Deshalb sind die vorgesehene Plattenausrichtung und die systemgerechten Stirnabschlüsse wichtig. Das Dachgefälle allein verhindert weder Kondenswasser noch Schmutzeintrag.
Kann ich Hohlkammerplatten nach Maß bestellen?
Auf unserer Seite Hohlkammerplatten mit individuellem Zuschnitt findest du den Einstieg zur passenden Auswahl. Prüfe die verfügbaren Zuschnittoptionen beim jeweiligen Produkt und lege deine Maße einschließlich der Systemzugaben fest.
Wo finde ich passende Profile, Bänder und Schrauben?
In unserer Übersicht für Hohlkammerplatten Zubehör kannst du nach Plattenstärke auswählen. Gleiche beim einzelnen Artikel die Variante, Systemzugehörigkeit und den Lieferumfang mit deinem Montageplan ab.
Wähle die Platten. Plane das Zubehör gleich mit.
Ob Terrassenüberdachung oder Carport: Starte mit der passenden Plattenausführung und stelle anschließend die benötigten Profile, Befestigungen und Abschlüsse zusammen. So wird aus deiner Planung eine nachvollziehbare Bestellung.
